Projektowanie instalacji wentylacyjnej należy do najbardziej złożonych zadań w branży instalacyjnej. Prawidłowe prowadzenie kanałów, koordynacja z pozostałymi instalacjami i przygotowanie dokładnej dokumentacji DWG wymagają odpowiednich narzędzi.

Dlaczego projektowanie wentylacji w DWG nadal ma znaczenie?

Pomimo rosnącej popularności BIM format DWG pozostaje jednym z podstawowych formatów dokumentacji budowlanej i instalacyjnej. ArCADia-INSTALACJE WENTYLACYJNE pozwala pracować na dokumentacji DWG, dzięki czemu rysunki mogą być otwierane i dalej wykorzystywane w programach zgodnych z tym formatem, między innymi AutoCAD i IntelliCAD.

Czym jest ArCADia-INSTALACJE WENTYLACYJNE?

ArCADia-INSTALACJE WENTYLACYJNE to branżowy moduł systemu ArCADia BIM przeznaczony dla projektantów instalacji HVAC i wentylacji mechanicznej. Umożliwia projektowanie kompletnych instalacji wentylacyjnych i układów obróbki powietrza w 3D, bezpośrednio w modelu budynku.

Najważniejsze możliwości

Prowadzenie kanałów w 3D

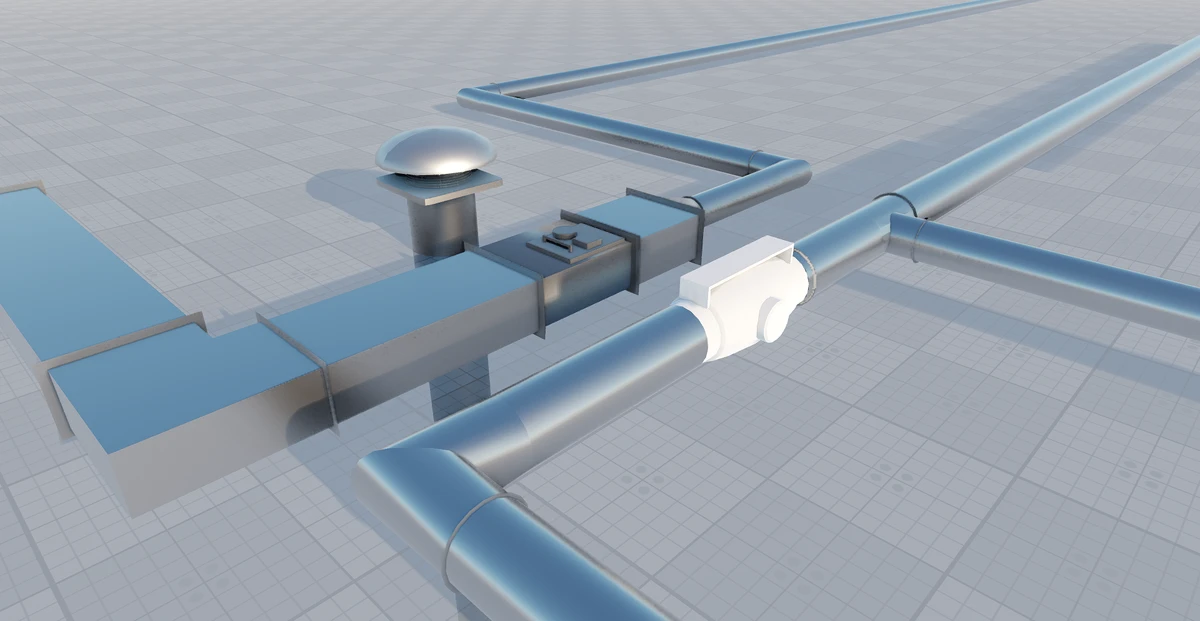

Instalację można projektować w pełnym modelu 3D. Kanały prostokątne i okrągłe, kolana, odsadzki, trójniki oraz redukcje są wstawiane jako inteligentne obiekty BIM z określonymi wymiarami i właściwościami przepływowymi.

Centrale wentylacyjne i elementy nawiewne

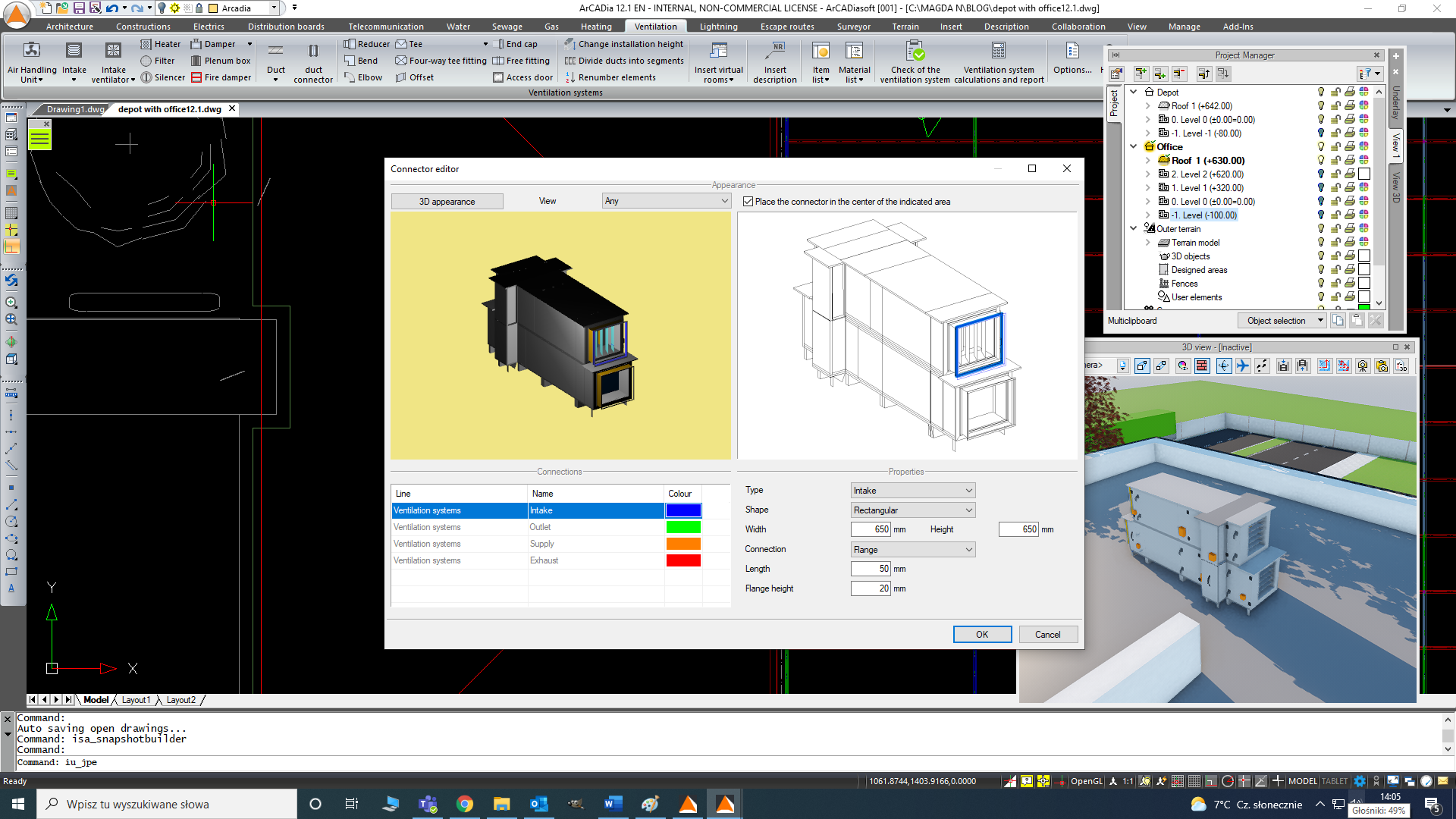

Z biblioteki elementów można wstawiać centrale wentylacyjne, nawiewniki, wywiewniki, kratki oraz urządzenia końcowe. Elementy są przedstawiane w 3D i zawierają dane techniczne potrzebne w projekcie.

Kontrola kolizji w modelu

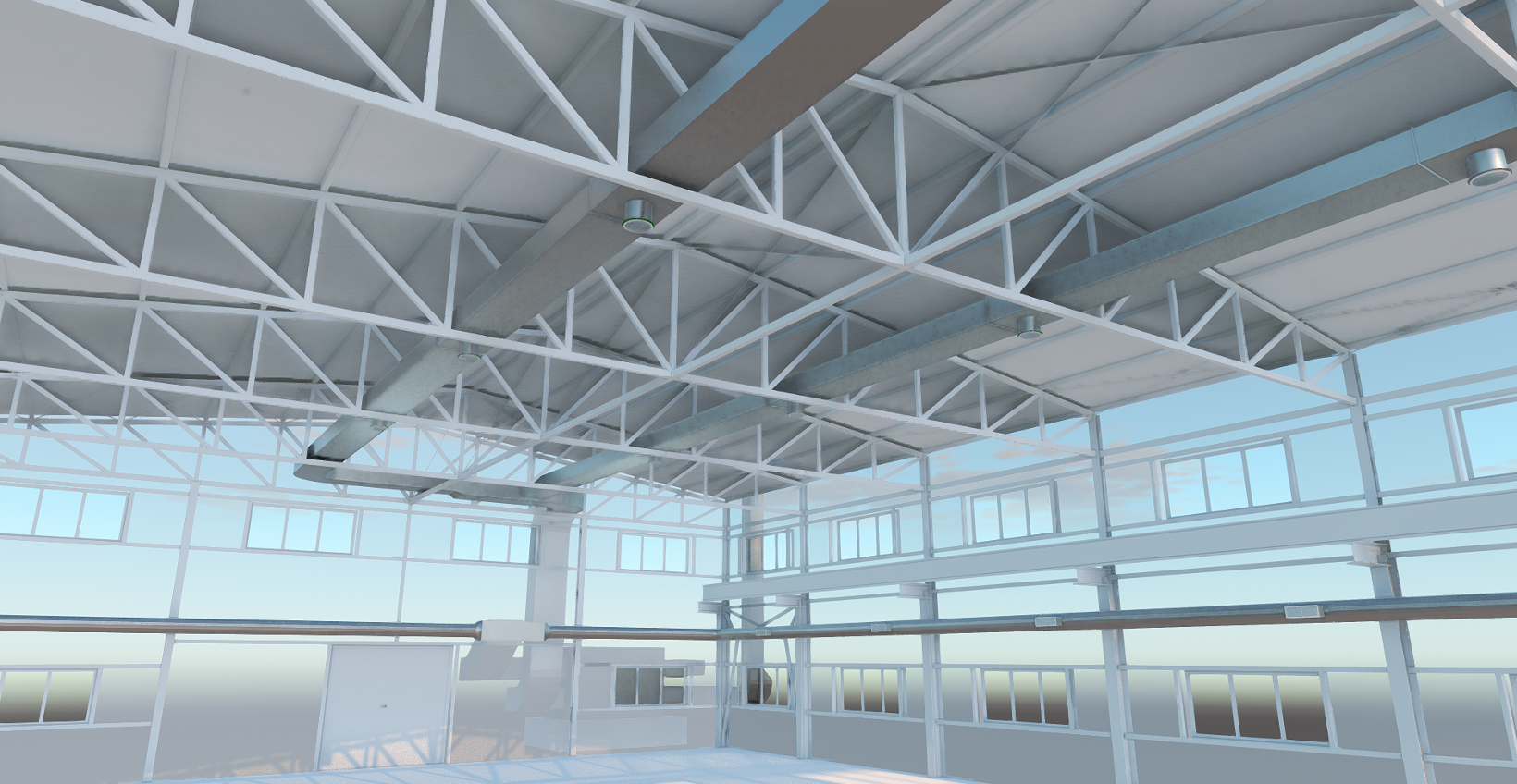

Ponieważ instalacja wentylacyjna powstaje w 3D, w tym samym środowisku BIM co architektura i pozostałe instalacje, miejsca kolizji kanałów z elementami budynku można dostrzec jeszcze na etapie projektowania, przed rozpoczęciem robót.

Dokumentacja DWG

Na podstawie modelu można przygotować dokumentację instalacji wentylacyjnej w formacie DWG: rzuty, przekroje, widoki i zestawienia urządzeń. Materiały są gotowe do dalszej koordynacji, uzgodnień i wykorzystania na budowie.

Eksport IFC

Model instalacji może zostać przekazany w formacie IFC do koordynacji międzybranżowej z projektami przygotowanymi w innych środowiskach BIM, między innymi Revit, Archicad i Allplan.

Dla kogo przeznaczony jest moduł?

• Projektanci HVAC – opracowujący wentylację mechaniczną w budynkach mieszkalnych, usługowych i przemysłowych.
• Projektanci instalacji – koordynujący wentylację z pozostałymi branżami.
• Architekci – którzy potrzebują uwzględnić instalację wentylacyjną w dokumentacji projektu.
• Firmy wykonawcze – korzystające z czytelnych i dokładnych rysunków instalacyjnych.

Model 3D, obliczenia i dokumentacja w jednym środowisku

Największą korzyścią nie jest sam rysunek kanałów. Jest nią spójność informacji w całym projekcie. Projektant pracuje na modelu budynku, kontroluje przebieg instalacji, wykorzystuje dane techniczne elementów, wykonuje obliczenia i tworzy zestawienia bez wielokrotnego przepisywania tych samych informacji.

Takie podejście usprawnia koordynację, ułatwia wprowadzanie zmian i ogranicza ryzyko rozbieżności pomiędzy modelem a dokumentacją.

Wypróbuj rozwiązanie

Sprawdź ofertę na ArCADia-INSTALACJE WENTYLACYJNE Pobierz wersję 28-dni, pracuj bez ograniczeń i zobacz, jak połączyć modelowanie 3D, obliczenia i dokumentację instalacyjną w jednym środowisku projektowym.
